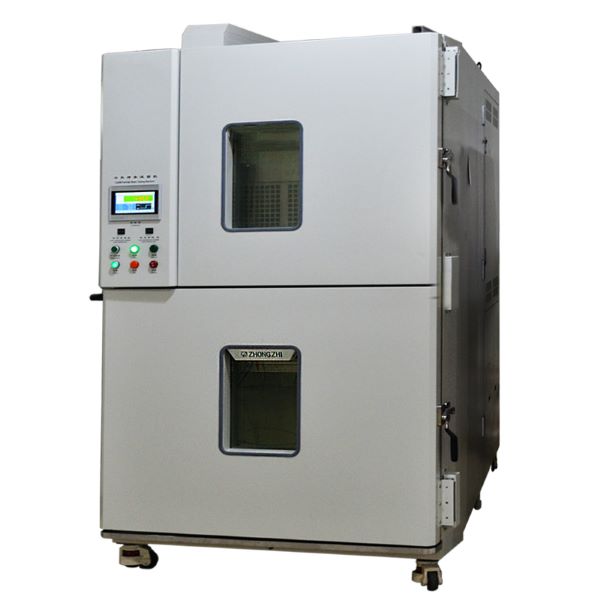

产品定位
为航天、航空、电子、汽车、电池等产品与质检所、研究院、高等院校等试验单位,提供虚空间模拟真实环境,对产品检验、研发成果的验证,试验箱是缩短开发周期,提升产品质量与可靠性不可缺的得力助手。
基础参数
内箱尺寸:600mm x 500mm x 500mm
外箱尺寸:1670mm x 2150mm x 1800mm
内箱容积:150L
开门方式:上下双开门
冷却方式:水冷
机器重量:约1000kg
电源功率:AC 380V 34KW
测试方法
● GB/T5170.2-2017环境试验设备检验方法 第2部分:温度试验设备
● GB/T2423.1-2008电工电子产品环境试验 第2部分:试验方法 试验A: 低温。
● GB/T2423.2-2008电工电子产品环境试验 第2部分:试验方法 试验B:高温。
● GB/T 2423.22-2012 环境试验 第2部分:试验方法 试验N:温度变化
● GJBl50.3-86 高温试验方法。
● GJBl50.4-86 低温试验方法。
● GJB150.5-86 温度冲击试验
测试指标
高温箱:
⑴热上限温度:+180℃
⑵温时间:常温→+180℃ ≤25min
注:升温时间为高温箱单独运转时的性能
低温箱:
⑴预冷下限温度:-55℃
⑵降温时间: 常温→-55℃≤60min
注:降温时间为低温箱单独运转时的性能
冲击温度:
⑴温冲击温度范围:+60℃~+150℃
⑵低温冲击温度范围:-40℃~0℃
温度波动度:≤±0.5℃
温度均匀度:±2.0℃
±2.0℃(≤+150℃时) ±3.0℃(>+150℃时)
温度分辨率 0.01℃
冲击试验方式:气动垂直吊篮式
吊蓝转换时间:≤5min以内完成
冲击恢复时间:3秒以内完成
标准负载能力:300W发热量 5kg铝片
材质与部件
结构方式:整体拼装式
内箱材质:SUS#304耐热耐寒不锈钢板(1.2mm)内箱结构全无缝焊接
内部结构加强:SUS304 2mm厚不锈钢加固
外箱材质:电解钢板,酸洗磷化高级粉体烤漆
保温材质:德国拜耳耐火级高强度PU聚氨酯发泡保温绝缘材料+超细玻璃纤维
门胶边:双层高张力硅橡胶密封,耐温-90~180℃寿命可达15年
观察窗:观察窗一套为多层中空钢化玻璃带自动除霜功能,可以保证任何试验时玻璃表面无霜及凝露现象
样品架:标配不锈钢样品架2层,可移动调整高度,承重(均布):20kg/层
移动定位方式:底部加装4只高承载滑轮和PU水平角轮以利于移动固定设备
